IMC EIA组件实现用户端portal二维码认证

一、项目需求

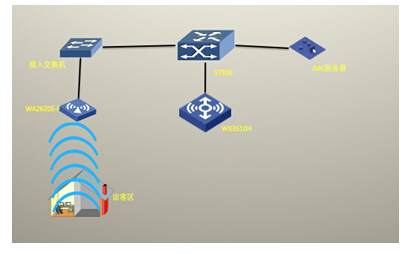

用户希望实现公司来访客户扫二维码后能够无线上网，主要设备包括S7506、WX3510H、WA2620E-F、 IMC v7+EIA。用户网络结构示意如下图所示：

二、配置流程

Portal二维码认证主要实现过程：通过IMC EIA中Portal方式扫二维码注册后，后台管理员审核通过，再推送二维码至客户端，客户扫码后即可实现无线上网。具体过程如下所示。

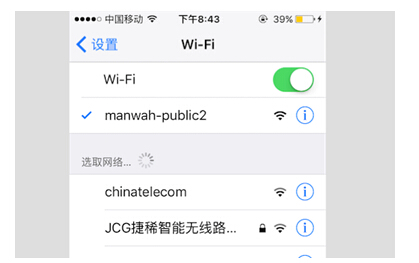

1、选中无线SSID

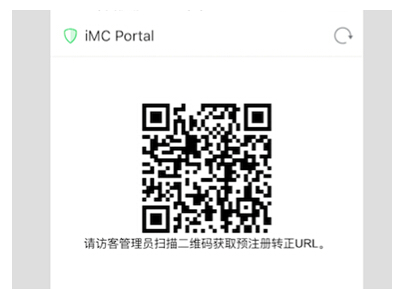

2、访客输入任意网址跳转到二维码认证界面

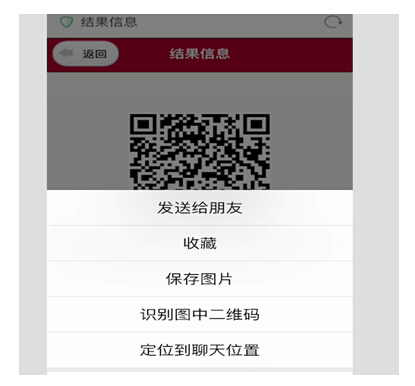

3、访客扫码后，触发后台认证流程并跳转到访客信息注册界面，提交注册请求后，后台管理人员审批，审批成功再推送二维码界面至客户端。

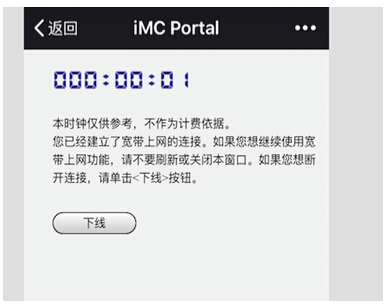

4、访客识别二维码后，即可实现无线上网。

三、注意事项

在实现扫码上网的过程中，可能会遇到一些配置方面的或者IMC功能方面的问题，下面将逐一分享给大家。

问题一：不是所有客户端都可以通过输入网址的方式跳转到Portal认证界面，但输入任意IP地址却可以。

解决方案：在V7平台上，IP地址可以实现跳转，说明基本配置都是正常的，只是网址不能被DNS正常解析而后触发Portal认证界面的弹出，可以确定故障是与DNS相关。排查过程：第一步，确认客户端ping DNS服务器地址是否可达；第二步，确认在设备上带客户端网关源地址ping DNS地址是否可达的；第三步，尝试新建一个三层VLAN地址，但不应用portal认证，使用终端ping DNS地址是否可达；第四步，三层VLAN虚接口下应用了Portal造成DNS不可达，检查Portal触发规则，DNS地址是否放行。相关命令如下：

portal free-rule 0 source any destination x.x.x.x(dns服务器地址)

问题二：扫码后需要弹出客户定制的主页。

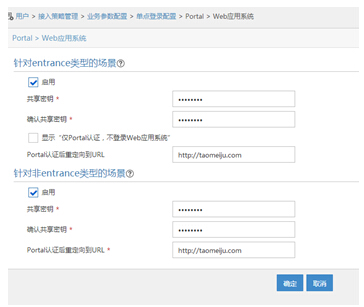

解决方案：在IMC功能子项→web应用系统→portal认证后重定向URL下，配置需要跳转的页面即可，如图所示。经过如上的设定后，可以实现访客电脑端的网页跳转，但无法实现在手机、Pad等非Windows系统下的跳转。在非Window系统下实现此功能时需申请做二次开发，目前暂不支持。

2016年08月
