XX广电割接项目案例

　　第一章 概述

　　XX广电改造项目是广电中心为了进一步拓展业务，提升服务能力，加强核心竞争力，在完成整体信息化平台覆盖的基础上，继续进行信息化分布建设，本次改造主要针对出口路由和核心交换进行。

　　此项目改造涉及设备范围包括把原NE40-8替换为SR6616，把S6506替换为S7506E，原NE40，SR6506设备作为冷备份设备，改造基于现有网络总体架构、IP规划保持不变的基础上，使用性能更强的设备，以提供整体网络的健状性。在统筹考虑XX广电网络业务需求和发展的基础上，兼顾远期发展目标，构建一个高效、稳定、安全可靠的网络。

　　第二章 网络拓朴

　　XX广电网络拓朴主要分为两部分，一部分是使用EPON+有源Eon方式，为小区用户提供接入。另一部分为通过光纤从中心机房连接到各学校，机关单位路由器等为其提供互联网接入。

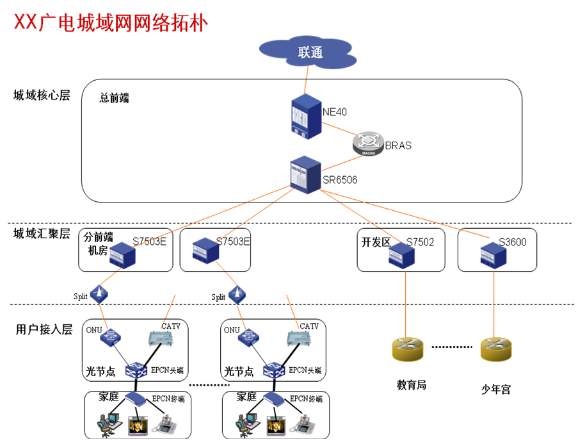

　　下图为改造前的网络拓朴，出口使用NE40-8路由器，核心交换机使用SR6506，在小区接入网络部分，分前端使用的是H3C S7503E加OLT板卡，光纤线路根据需要通过无源分光器进行分光，以此对接入层的几万用户提供EPON网络服务，ONU采用的是H3C ET204，头端和终端分别使用的是H3C CC600，H3C CB201。并由CC600进行数据信号的调制和CATV信号的混合，或者可采用信号混合器进行多路CATV信号混合。使用城市热点BRAS对小区接入进行计费认证。

　　广电各用户单位通过光纤连接到各区的汇聚交换机，所有汇聚交换机再连接到核心交接SR6506，通过NE40连接互联网。

　　下图为改造后网络拓朴，原有SR6506使用S7506E代替，使用SR6616替换NE40，设备割接完后，XX广电通过与电信合作把EPON一部分用户通过电信连接互联网，在S7506E上使用QINQ技术，直接把VLAN透传到电信，通过电信做PPPOE认证上网。以后逐渐将所有EPON的用户通过电信做PPPOE认证连接互联网，未来将不再使用城市热点BRAS做计费认证。

　　第三章 方案介绍

　　随着XX广电业务的发展，原网络已经不能满足广电的需求。

　　1) 可靠性低，核心层网络存在单点故障，没有高可靠性的网络结构设计和冗余路由设计，网络无法实现冗余。

　　2) 设备性能低，不利于新业务的快速发展。

　　3) 可扩展性差，随着大量用户的增加，对核心设备性能要求将会更高。

　　核心层承担着整网的数据交互，需要大容量的核心交换进行支持,通过对核心层设备进行改造，网络的性能和稳定性有了很大的提高，考虑到后期扩展需求，核心层交换使用高端级别交换，能够保障在高带宽大数据量的传输中保障业务的稳定运行，并保留后期扩展万兆链路的能力。原设备还可以作为新设备的冷备份。改造后对XX广电紧接着下一步的业务扩展提供了有利的条件。

　　此次改造主要更换核心层设备，并不能解决以上所有的问题，只是XX广电网络改造的第一步，下一步XX广电将准备在核心层部署环网，并增加一定的安全设备，使XX广电的网络更加安全、健壮。

2016年01月
