H省农信社内网数据中心改造项目

　　一、 项目背景

　　H省农信社省中心内网数据中心的外联接入由2台小型防火墙和2台AR4680路由器构成，采用双机冷备份方式运行，作为中间业务的接入与外联单位安全访问控制。

　　现有的设备运行情况如下：一是设备运行五年，使用的防火墙产品厂家已停产，不能购买服务与产品升级，存在一定的安全隐患;二是接入业务已超负荷，设备接入已不能满足业务的发展要求，不能再扩展业务;三是业务设备采用冷备份方式，不符合银监局双机热备份运行要求。因此，中间业务的外联改造是今年网络改造的一个重要工作任务。

　　网络改造项目新增两台H3C S7506E-S作为业务汇聚同时提供IPS;新增两台H3C SecPath F5000-A5防火墙提供安全访问控制及地址转换等;在原有AR46分别新增一个CPOS板卡，汇接所有原有E1链路及新增业务。要求改造后网络能满足中间业务快速发展的需求，提高外联接入的可扩展性，特别是今年农保通业务的开通，需要增加多个外联的接入;二是增强冗余性，改冷备份为双机热备份方式，提高外联访问的安全性和可靠性;三是把外联的分散接入改为集中接入，提高业务运行的稳定性，方便管理。

　　二、 网络现状

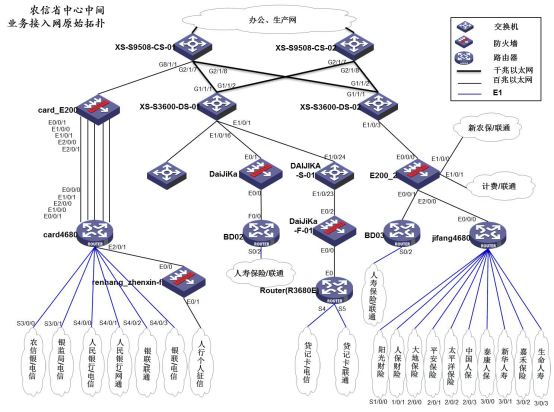

　　H省内网数据中心目前的网络示意图如下：

　　原网络主要提供外联单位接入。目前外联业务有20家，其中人民银行、银联、贷记卡三家单位分别有联通和电信两条线路互为备份。其中新农保、计费、人行个人征信使用以太网方式直接接入到防火墙，其他业务使用E1线路接入到路由器，然后接入到防火墙。

　　原网络部分业务需要提供地址转换，地址转换功能全部在5台防火墙实现。有双线路接入的3家单位业务采用浮动路由提供备份。

　　三、 网络改造方案

　　目标网络新增两台F5000系列防火墙，原有以太网方式接入的外联业务直接挂于新增防火墙上;原有设备AR4680新增CPOS板卡汇接所有原E1线路接入的外联业务，其中通过电信传输网络汇接的业务全部挂于第一台AR4680;通过联通传输网络汇接的业务全部挂于第二台AR4680。

　　新增防火墙之间新建一条GE链路，实现防火墙双机热备。新增S7506之间新建一条GE链路实现其他非外联业务之间的VLAN透传。下层设备均新建两条链路上行到两台上层设备。

　　防火墙仅仅部署trust(上联接口)、untrust(下行接口)两个区域，IPS部署在7506E上。同时防火墙实现地址转换。

　　流量走向：E1汇接外联业务分为三类即电信线路业务、联通线路业务、双线路业务。在网络正常情况下，双线业务、电信线路业务两个方向均走01编号设备;联通线路业务两个方向均走02编号设备。双线业务当电信传输线路故障则两个方向均走02编号设备。双线业务、电信线路业务当01编号设备故障或线路故障则两个方向均走02编号设备;联通线路业务当02编号设备故障或链路故障则两个方向均走01编号设备。

　　两台防火墙地址转换配置相同，但业务禁用不对称方式，同时两台防火墙实现热备对NAT会话表进行备份。双线业务NAT策略均包含防火墙上行互联(trust)地址。

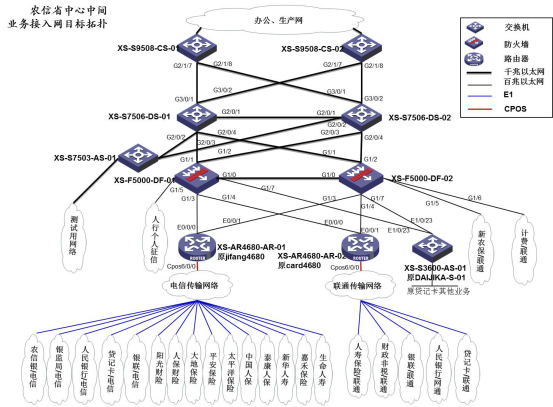

　　改造后网络拓扑图如下：

　　四、 解决方案特点

　　4.1. 设备性能高，方便扩展

　　本项目中采用的H3C SecPath F5000-A5是目前全球处理性能最高的分布式防火墙，旨在满足大型企业、运营商和数据中心网络高性能的安全防护。SecPath F5000-A5采用多核多线程、ASIC等先进处理器构建分布式架构，将系统管理和业务处理相分离，实现整机吞吐量达到40Gbps，使其具有全球最高性能的分布式安全处理能力。SecPath F5000-A5支持外部攻击防范、内网安全、流量监控、邮件过滤、网页过滤、应用层过滤等功能，能够有效的保证网络的安全;采用ASPF(Application Specific Packet Filter)应用状态检测技术，可对连接状态过程和异常命令进行检测。

　　两台H3C SecPath F5000-A5均配备一块12端口千兆以太网业务单元板，充分满足用户需求。设备上另外还空余3个槽位，方便后续扩展。

　　4.2. 高可靠性

　　在设备备份方面，数据中心交换机、防火墙、接入路由器均有两台，且每台设备均配置双电源，任一设备故障，可迅速恢复连接，保障24小时不停顿的IT服务。

　　在广域网线路备份方面，对于重点业务，如连接人民银行、银监局均选择两个运营商，任意1条运营商线路故障，不影响业务的正常运行。

　　4.3. 设备集中，便于管理

　　原有网络中负责接入外联业务的设备达到7台，通过本次改造，将防火墙设备减少到2台，改造后负责外联业务的设备大大减少，便于管理。

　　4.4. 高安全性

　　在防火墙上通过精确定义NAT地址池，详细定义访问规则，在保证业务正常的同时，限制外部用户的访问。在S7506E上配备的IPS板卡，通过深入到7层的分析与检测，实时阻断网络流量中隐藏的病毒、蠕虫、木马、间谍软件、DDoS等攻击和恶意行为，并对分布在网络中的各种P2P、IM等非关键业务进行有效管理，实现对网络应用、网络基础设施和网络性能的全面保护。

2016年01月
