关于TCP协议在项目中的运用

　　1. TCP概述

　　TCP(Transmission Control Protocol，传输控制协议)是一种面向连接(连接导向)的、可靠的、基于IP的传输层协议，由IETF的RFC 793说明(specified)。TCP的协议号是6。

　　2. TCP与UDP的区别

　　TCP协议面向连接，UDP协议面向非连接;

　　TCP协议传输速度慢，UDP协议传输速度快;

　　TCP有丢包重传机制，UDP没有;

　　TCP协议保证数据正确性，UDP协议可能丢包;

　　TCP有三次会话，UDP两次。

　　3. TCP连接

　　TCP是因特网中的传输层协议，使用三次握手建立连接。当主动方发出SYN连接请求后，等待对方回答SYN+ACK，并最终对对方的 SYN 执行 ACK 确认，这种建立连接的方法可以防止产生错误的连接。TCP三次握手的过程如下：

　　1、客户端发送SYN(SEQ=x)报文给服务器端，进入SYN_SEND状态。

　　2、服务器端收到SYN报文，回应一个SYN (SEQ=y)ACK(ACK=x+1)报文，进入SYN_RECV状态。

　　3、客户端收到服务器端的SYN报文，回应一个ACK(ACK=y+1)报文，进入Established状态。

　　三次握手完成，TCP客户端和服务器端成功地建立连接，可以开始传输数据了。

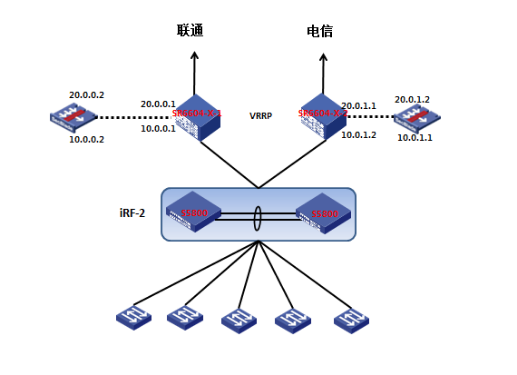

　　4. 案例拓扑

　　5. 案例问题

　　内网数据通过接入交换机à汇聚交换机àSR66路由器àFW插卡àSR66路由器àInternet。发现内网数据可以ping通互联网DNS、百度等所有官网服务器，但打不开网页(可以上QQ)。按照常规思路，我们第一想法都会觉得是DNS的问题。然而，在此案例中，我们用PC直接连接公网，DNS正常设置，是可以打开网页的。那么，为什么中间增加了其他三层转发设备之后却可以了呢?

　　6. 问题定位

　　通过dis nat session 命令查看内网的会话，发现都是0。通过抓包分析，内网数据在TCP会话中完成了前两次的握手，而丢失了最后的ACK(ACK=y+1)报文。通过分析，发现内网数据在出去的时候，路经按照{交换机à汇聚交换机àSR66路由器àFW插卡àSR66路由器àInternet}，路径正常;返回的时候按照{SR路由器à汇聚交换机à 接入交换机}，TCP报文没有经过FW插卡，由此确定是来回路径不一致，而非DNS问题。 在此刻，我们立即就会豁然开朗：路由器的下联接口没有下发重定向命令，导致数据在返回的时候没有经过FW插卡。

　　7. 问题处理

　　在SR66路由器下联汇聚交换机的接口上下发一条重定向到FW插卡的策略，网络恢复正常。

　　配置如下：

　　#

　　policy-based-route TO_FW_DOWN permit node 10

　　if-match acl 3010

　　apply ip-address next-hop 20.0.0.2

　　#

　　interface GigabitEthernet2/0/0

　　description Link_to_internet

　　ip policy-based-route TO_FW_DOWN

　　#

　　8. 总结

　　通过本次问题的处理，我发现网络故障很多时候是因为我们粗心大意，忽略了一些细微的步骤而导致的。通过这次故障处理得出经验，我们要在以后处理问题的过程中多多思考，多多总结，以获得到客户对我们技术的进一步肯定，并保持良好的客户关系。

2016年01月
