802.1X认证问题处理总结

　　1. 问题描述

　　XXXX项目实施过程中，H3C S5800交换机配置Radius认证，并在接入端口下使能dot1x功能后，出现认证PC可以进入guest VLAN，并获取guest VLAN的IP地址，但是dot1x认证无法成功的问题。采用H3C dot1x认证客户端时返回的错误信息为：radius server no response，采用windows自带dot1x认证客户端时出现PC反复认证的现象。

　　2. 问题原因

　　通过在设备侧开启debug功能对H3C S5800与Radius服务器交互报文事件进行分析(debugging radius packet)：

　　[5800]

　　[02010015013033304C514631303943303030313332]

　　[80 Message-Autheticator ] [18] [00000000000000000000000000000000]

　　[4 NAS-IP-Address ] [6 ] [172.29.250.47]//radius请求报文源IP地址

　　[32 NAS-Identifier ] [25] [5800-1]

　　*Apr 27 01:46:26:125 2000 5800-1 RDS/7/DEBUG:

　　[5 NAS-Port ] [6 ] [16790392]

　　[61 NAS-Port-Type ] [6 ] [15]

　　[6 Service-Type ] [6 ] [2]

　　[7 Framed-Protocol ] [6 ] [1]

　　[31 Caller-ID ] [19] [30302D32342D45382D45462D34322D3139]

　　*Apr 27 01:46:26:526 2000 5800-1 RDS/7/DEBUG:Send: IP=[172.29.20.100], UserIndex=[165], ID=[3], RetryTimes=[0], Code=[1], Length=[159]

　　//radius请求报文目的IP地址。

　　*Apr 27 01:46:26:716 2000 5800-1 RDS/7/DEBUG:Send Raw Packet is:

　　*Apr 27 01:46:27:527 2000 5800-1 RDS/7/DEBUG:Warning: Received a bad packet　　//收到radius响应报文后报错

　　*Apr 27 01:46:34:594 2000 5800-1 RDS/7/DEBUG:RADIUS Server No Response

　　8021X/2/DOT1X_LOG:Port:GigabitEthernet1/0/3,Auth:165,Authentication failed: 802.1X authentication failed.

　　通过在设备侧的debug信息可以看到设备已经把radius 认证请求报文发出，也收到了Radius服务器返回的响应报文，但设备认为响应报文有错误，经过几次交互都收到错误的响应报文后，交换机返回错误信息：RADIUS Server No Response，Authentication failed：802.1x authentication failed。

　　在Radius服务器侧通过tcpdump命令获取H3C S5800与Radius服务器交互的报文：

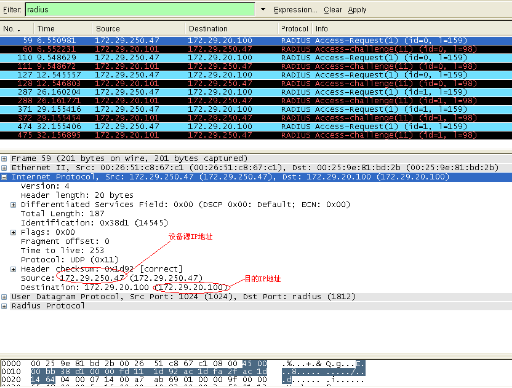

　　设备向Radius服务器发送的请求报文中源IP地址为设备地址172.29.250.47，目的IP地址为设置的Radius服务器 IP地址，这与设备侧debug信息一致。如上图所示。

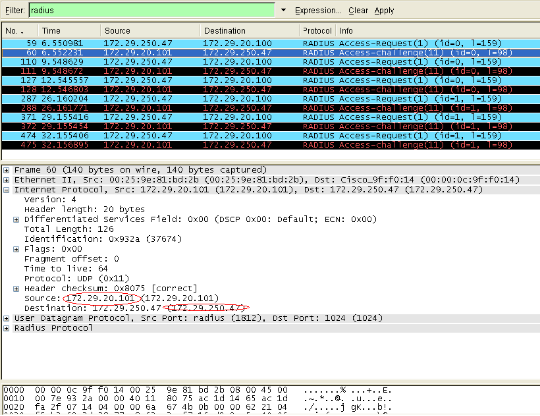

　　Radius Server给设备回应报文如上图所示，报文中源IP地址为172.29.20.101，目的IP地址为设备IP地址172.29.250.47。

　　H3C S5800侧radius 认证配置如下：

　　[5800]display this

　　#

　　radius scheme dot1x

　　primary authentication 172.29.20.100

　　primary accounting 172.29.20.100

　　key authentication xxxxxx

　　key accounting xxxxxx

　　user-name-format without-domain

　　#

　　按照以上配置，设备发出的radius认证请求报文的目的IP地址及接收到的响应报文的源IP地址均应为172.29.20.100，而问题发生时Radius服务器回应报文的源IP却变为另一个IP地址：172.29.20.101。H3C交换机radius认证功能对报文IP地址的检测机制如下：如果接收到的radius响应报文源IP地址不是设备配置的radius请求报文的目的IP地址，则交换机认为接收到了错误的报文，从而忽略对该响应报文的处理。因此在设备侧debug时会发现有Received a bad packet的错误提示，并出现了设备与服务器之间有radius报文交互，但是认证不成功的问题。

　　咨询了172.29.20.100与172.29.20.101之间的关系，原来Radius服务器有两台，并做了双机热备，172.29.20.101为其中一台服务器的实IP地址，而172.29.20.100为双机的虚IP地址。

　　3. 解决方案

　　与客户沟通修改Radius服务器的响应机制，使其回应radius请求报文时采用虚IP地址(172.29.20.100)做为报文的源IP地址。

　　在客户修改Radius服务器配置之后进行测试，将H3C S5800的radius认证地址设置为Radius服务器虚IP地址时能够认证成功，该问题至此解决。
