F5000防火墙通过VRF实现虚拟防火墙应用配置案例

　　一、 组网规划

　　某运营商LTE项目，客户要求爱立信SSR设备发出的报文首先发送到防火墙进行地址转换，然后由防火墙转发回SSR设备，再经由SSR设备转发出去。SSR收到的报文同样要先转发给防火墙进行地址转换然后再转发回SSR设备进行相关业务处理。两台防火墙做双机热备。由于两套SSR设备分别运行不同的业务，需要对业务、路由进行隔离，通过VRF技术实现虚拟防火墙的应用。

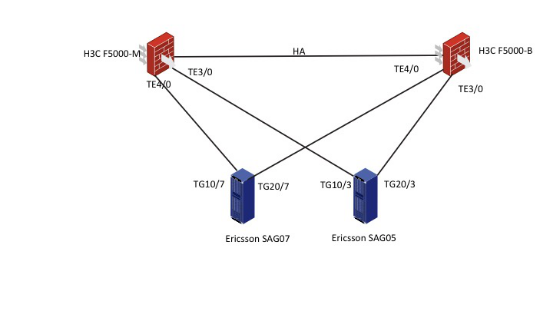

　　二、 拓扑图

　　三、 配置思路

　　主要涉及到如下配置：

　　l 创建VPN多实例

　　l VPN多实例和接口绑定

　　l 路由多实例

　　l NAT多实例

　　四、 设备配置

　　以主防火墙为例，创建VPN多实例vpn1、vpn2，配置如下：

　　#

　　ip vpn-instance vpn1

　　route-distinguisher 100:1

　　vpn-target 100:1 export-extcommunity

　　vpn-target 100:1 import-extcommunity

　　#

　　ip vpn-instance vpn2

　　route-distinguisher 200:1

　　vpn-target 200:1 export-extcommunity

　　vpn-target 200:1 import-extcommunity

　　#

　　将TE3/0.1、TE3/0.2、TE3/0.3、TE3/0.4绑定到vpn2，并配置NAT绑定多实例，配置如下：

　　#

　　interface Ten-GigabitEthernet3/0

　　port link-mode route

　　#

　　interface Ten-GigabitEthernet3/0.1

　　description SAEGW07 TG10/3

　　vlan-type dot1q vid 701

　　ip binding vpn-instance vpn2

　　ip address 192.168.10.1 255.255.255.252

　　#

　　interface Ten-GigabitEthernet3/0.2

　　description SAEGW07 TG10/3

　　vlan-type dot1q vid 721

　　nat server protocol tcp global X.X.X.X any inside 10.0.0.172 any vpn-instance vpn2

　　nat server protocol tcp global X.X.X.X any inside 10.0.0.172 any vpn-instance vpn2

　　nat server protocol tcp global X.X.X.X any inside 10.0.0.172 any vpn-instance vpn2

　　nat server protocol icmp global X.X.X.X inside 10.0.0.172 vpn-instance vpn2

　　ip binding vpn-instance vpn2

　　ip address 192.168.11.1 255.255.255.252

　　#

　　interface Ten-GigabitEthernet3/0.3

　　description SAEGW07 TG10/3

　　vlan-type dot1q vid 711

　　nat outbound static

　　ip binding vpn-instance vpn2

　　ip address 192.168.10.9 255.255.255.252

　　#

　　interface Ten-GigabitEthernet3/0.4

　　description SAEGW07 TG10/3

　　vlan-type dot1q vid 731

　　ip binding vpn-instance vpn2

　　ip address 192.168.11.9 255.255.255.252

　　#

　　TE4/0.1、TE4/0.2、TE4/0.3、TE4/0.4绑定到vpn1，并配置NAT绑定多实例，配置参照以上端口配置。

　　配置多实例下的静态路由，配置如下：

　　#

　　ip route-static vpn-instance vpn1 0.0.0.0 0.0.0.0 192.168.1.10

　　ip route-static vpn-instance vpn1 10.42.0.0 255.254.0.0 192.168.1.2

　　ip route-static vpn-instance vpn1 X.X.X.X 255.255.0.0 192.168.0.10

　　ip route-static vpn-instance vpn1 X.X.X.X 255.255.255.240 192.168.0.2

　　ip route-static vpn-instance vpn2 0.0.0.0 0.0.0.0 192.168.11.10

　　ip route-static vpn-instance vpn2 X.X.X.X 255.255.0.0 192.168.11.2

　　ip route-static vpn-instance vpn2 X.X.X.X 255.255.0.0 192.168.10.10

　　ip route-static vpn-instance vpn2 X.X.X.X 255.255.255.240 192.168.10.2

　　#

　　多实例下的NAT地址转换配置，配置如下：

　　nat static vpn-instance vpn1 X.X.X.X X.X.X.X vpn-instance vpn1

　　nat static vpn-instance vpn2 X.X.X.X X.X.X.X vpn-instance vpn2

　　#

　　注：此处nat转换时，原地址和转换后的地址都要与相应的vpn实例关联。

　　五、 总结

　　通过VRF技术，实现虚拟防火墙的配置应用，使得两套SSR系统的业务和路由在同一台防火墙上实现隔离。

2015年12月
