IRF2配置失效故障处理报告

　　一. 【问题描述】

　　1. 网络现状

　　XX政府电子政务平台内网使用两台S7508X作为核心层设备，并做IRF2堆叠。两台S5830交换机作为接入层设备，同样通过IRF2实现堆叠。S7508X与S5830之间通过两根光纤互联并做链路聚合，内网用户都是通过MPLS VPN来访问内部服务器。

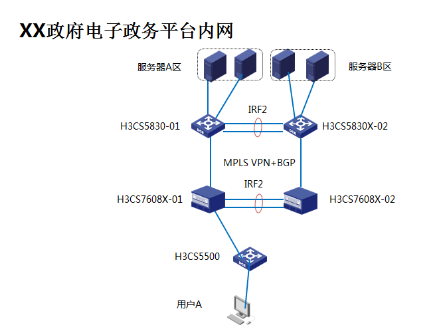

　　网络拓扑如下：

　　2. 故障现象

　　用户A访问服务器B区部分业务失败，访问服务器A区业务正常。

　　二. 【问题分析及处理】

　　首先，通过display vpls connection命令查看两端PE设备建立的PW链接状态为UP。

　　其次，通过display ip routing-table vpn-instance查看相关VPN路由表，发现正确学习到路由。

　　在S7508X上开启debug后，发现S7508X之间的IRF2报错;查看S7508X上IRF2状态，发现IRF处于分裂状态;查看S7508X之间的堆叠线及堆叠配置正常。

　　使用命令dis diagnostic-information收集设备统计信息，反馈华三研发确认导致IRF2堆叠失败的原因。

　　华三研发回复信息，需要把IRF2堆叠端口模式修改为enhanced模式。配置修改后故障排除。

　　三. 【结束语】

2015年12月
