XX广电城域网项目

　　概述

　　随着Internet信息服务的迅猛发展和宽带IP技术的不断完善，高带宽、高性能、综合多种业务的IP数据网成为国内运营商各种业务网络建设的业务支撑，并以广播电视网络为基本，通过“三网融合”技术扩展开展多种业务服务，可以满足政府、企业、个人三类用户的各种需求。有线电视网络作为广播网络，具有其它网络无可替代的的优势，在网络实现双向改造后，具有非常强大的双向业务潜力，运营商开展三网融合业务，可以实现网络投资的利益最大化。

　　XX广电IP城域网是广电网络IP业务的基础网，其承载市内骨干和城域IP业务，为用户提供局域网互联、专线上网等业务以及满足丰富的IP多媒体应用，包括视频点播、网络电视、视频会议、网络游戏、VOD点播、远程教学等，要求具备高带宽、较强的可扩展性、广泛的适用性和灵活性，以及良好的服务质量保证机制和完整的网络服务性能，此次为满足适应市场需求，解决网络瓶颈，提高网络运行、维护、管理能力，XX广电选择H3C提供的高端网络解决方案。

　　总体结构

　　XX广电IP城域骨干网络组网采用扁平化的组网结构，分为总前端IP核心层与分前端IP汇聚层两个层面。总前端核心节点配置2台高性能的万兆核心路由器H3C SR8812，16个分前端分别配置1台汇聚万兆路由器H3C SR8808，总前端与分前端之间进行万兆城域网光纤互连，为用户提供高清互动电视用户业务以及互联网宽带业务。

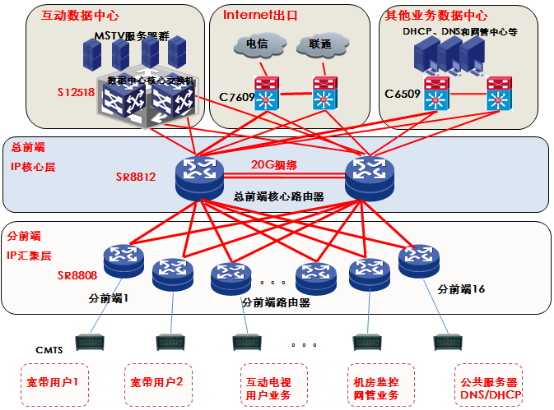

　　IP城域网总体拓扑结构如下图所示：

　　互动数据中心网络改造

　　总前端互动电视平台(数据中心)由100余台服务器、编码器等设备组成，之前通过20多台中小型交换机互联，以承载所有的互动电视用户业务。由于设备品牌众多，管理复杂，单点故障频繁，容易在视频业务发布的起点就成为网络的瓶颈，同时影响到以后的业务扩容。此次数据中心网络改造直接2台采用H3C数据中心级交换机S12518，通过高密度板卡接口可以完成几百台互动电视用户业务服务器的接入。

　　S12518之间通过2条10G光纤捆绑互联，通过配置IRF2虚拟化技术将2台设备虚拟化成1台逻辑设备，在整个虚拟架构内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发，极大的增强了虚拟架构的可靠性和高性能，消除了单点故障，避免了业务中断。同时整个弹性架构共用一个IP管理，简化网络设备管理，提高运营效率。

　　2台S12518通过分布式跨设备链路聚合与骨干网路由设备互连，实现多条上行链路的负载分担和互为备份，从而提高整个网络架构的冗余性和链路资源的利用率。

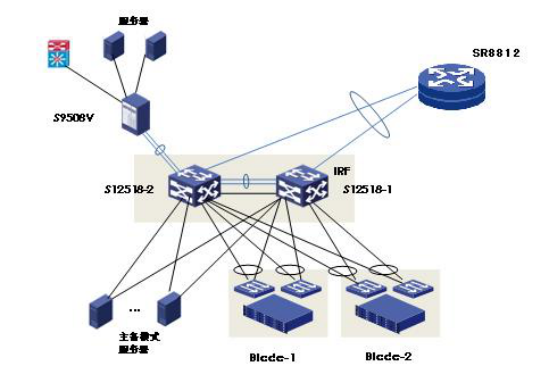

　　数据中心网络拓扑图如下：

　　IP城域网建设

　　XX广电IP城域网16台分前端SR8808路由器分别使用10G光纤上连总前端2台SR8812路由器，采用MPLS VPN技术实现宽带用户业务、互动电视用户业务、机房监控业务的“一”网承载。

　　在路由规划设计上，整个网络分为IGP路由及BGP路由。IGP路由主要用于承载IP城域网络基础设施(Loopbacks，Links)路由信息，为BGP NEXT-HOP提供IP可达性，XX广电城域网采用OSPF作为IGP路由，并且通过单骨干域配置以达到简化路由结构、提高网络扩展性的作用。部署BGP协议主要用于承载VPN业务路由信息。BGP作为一个距离向量路由协议，在网络具有冗余的情况下有很好的容错效果，可以有效降低设备故障对网络的影响。

　　MPLS VPN技术实现网络中多业务的访问控制及业务路由转发。所有骨干网上的S8812与SR8808作为PE设备，SR8812及SR8808下连设备全部作为CE设备，PE与CE之间运行静态路由。

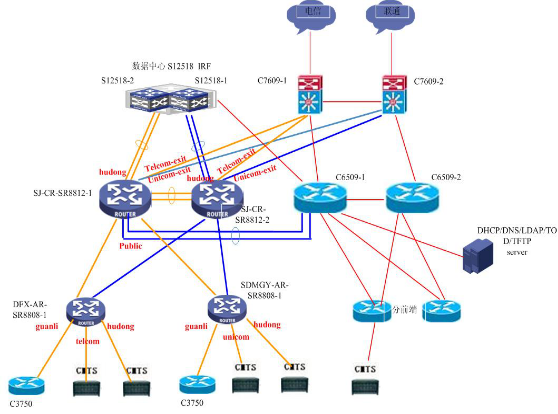

　　XX广电城域网MPLS VPN线路示意图如下：

　　广电IP城域网部署5个VPN业务，其中4个业务VPN，1个共享VPN：

　　1、 访问电信的宽带用户业务 ---------- telcom

　　2、 访问联通的宽带用户业务 ---------- unicom

　　3、 互动电视用户业务 ---------- hudong

　　4、 公共服务业务(DHCP/DNS等服务器) ---------- public

　　5、 完全独立的监控和网管网业务 ----------guanli

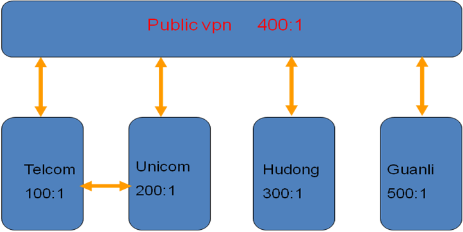

　　VPN彼此之间的关系如下：

　　因为DHCP/DNS服务器需要给公共IP使用，如果放置在任何一个纵向隔离的VPN中都会导致其他几个纵向VPN中的用户都无法获取IP地址和DNS，因此设置一个共享VPN(public)通过RT值的导入导出的设置达到所有纵向VPN都可以访问共享VPN的效果。

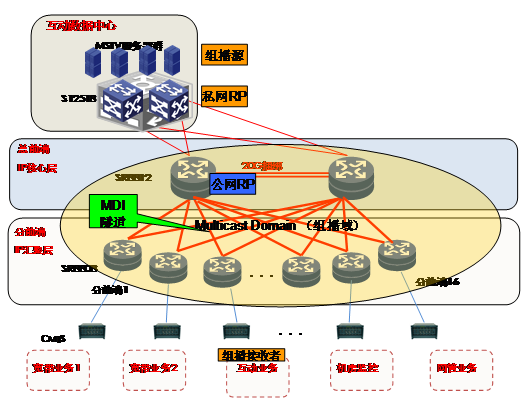

　　同时通过在hudong VPN实例中配置Multicast Domain三层组播协议，实现互动视频业务组播报文在MPLS VPN中的转发。
