XX广电STP故障处理

　　1. 【网络结构】

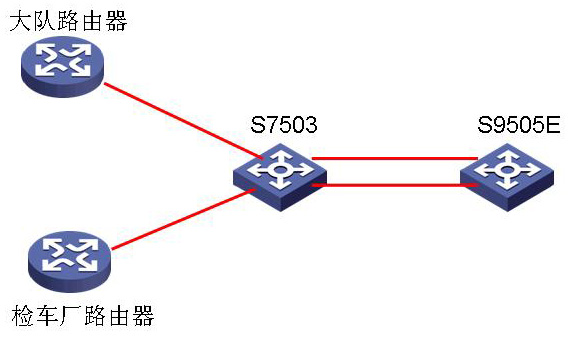

　　XX广电以一台S7503为核心，通过EPON线路连接个分支节点，为XX交警提供一张二层传输网络。XX交警核心为一台S9505E，通过两根光纤连接到广电S7503，一根为交警大队提供服务，一根为检车厂提供服务，两根光纤在不同的VLAN。

　　2. 【故障现象描述】

　　XX交警原核心为一台华为S9300交换机，替换成H3C S9505E后，检车厂到核心不通，交警大队业务正常。

　　3. 【原因分析】

　　在S7503上配置检车厂VLAN的地址，PING个检车厂正常，PING S9505E上该网段的地址不通，可以确定S7503到各检车厂正常，问题出在S7503和S9505E之间。通过替换法排除了中间线路和两边光口的可能性，初步怀疑为配置问题。因问题出现在核心交换机替换后，怀疑为S9505E配置问题，经检查，与原配置基本一致，只是S9505新版本缺省开启了STP。检查STP状态发现S9505E上为检车厂提供服务的接口为DISCARDING状态，因此不能转发数据包。

　　将问题定位到STP后开始排查网络环路，经检查，S9505E上只有连接S7503的一个接口允许检车厂VLAN通过，环路应该不会在S9505E及下联设备上。将S7503上连接除连接S9505E的两个接口DOWN掉后问题依旧。S7503和S9505E直接虽然物理上为环路，但因两根线在不同的VLAN，也不应该有环路。

　　请教H3C专家后得出一下分析结果。S7503和S9505E都是MSTP，但所有VLAN在同一个实例，虽然S7503和S9505E互联接口在不同VLAN，STP计算仍然会认为两者之间有环路，并将其中一个的接口变为DISCARDING状态。将S9505E上STP关闭，网络恢复正常。将互联的两个VLAN放在不同的实例，网络正常。经过以上两个测试可以确定以上分析完全正确。

2016年01月
